CAD应该怎么计算面积?CAD初学者计算面积教程

更新时间:2020-07-24 17:04:06| 编辑: | 信息来源:本站整理|浏览数:

CAD是一款实用的制图工具,经常被用于建筑图纸设计,室内设计。现在社会上,很多工程相关职业都要求工作者使用CAD制图,能看懂CAD图片。那么对于CAD初学者来说拿到一张室内设计图,可以用AutoCAD工具来测量面积吗?下面小编就教你CAD怎么算面积。

方法1:简单图形的面积查询
CAD各个版本操作基本一致,这里以CAD2014为例。

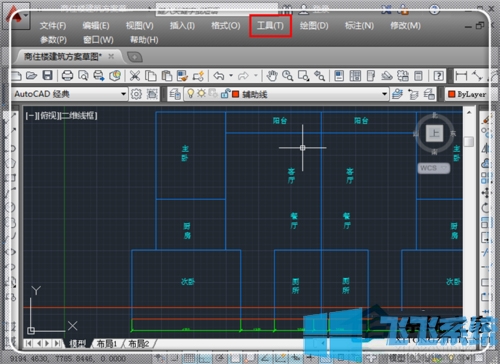

1、对于简单图形,我们使用简单的查询就能搞定。具体方法是,打开cad图形,在菜单栏,点击“工具”。

CAD应该怎么计算面积?CAD初学者计算面积教程

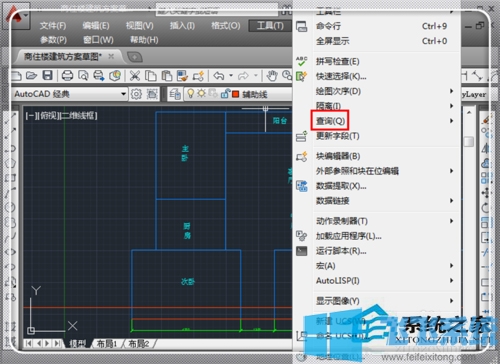

2、调出工具选项,用鼠标指着“查询Q”,激活查询命令。

CAD应该怎么计算面积?CAD初学者计算面积教程

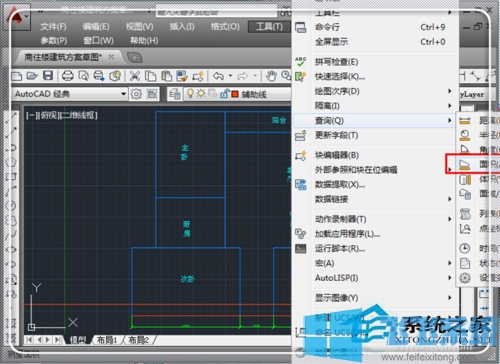

3、弹出查询的更多功能选项,点击“面积”。

CAD应该怎么计算面积?CAD初学者计算面积教程

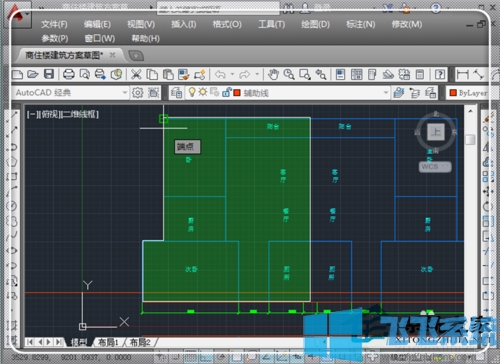

4、这时候使用鼠标拾取需要查询的围成面积的各个关键点。

CAD应该怎么计算面积?CAD初学者计算面积教程

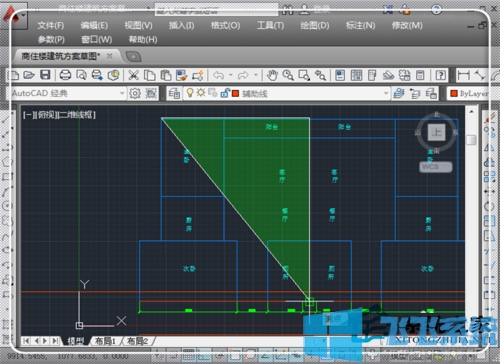

5、拾取各个点,围成一个 封闭图形。

CAD应该怎么计算面积?CAD初学者计算面积教程

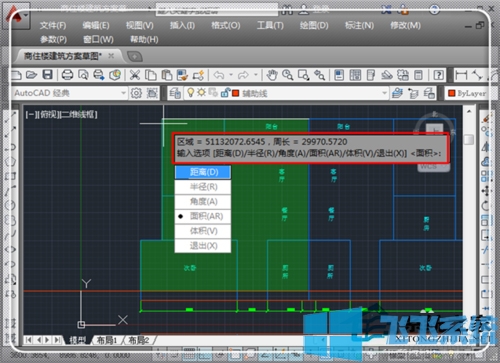

6、点击“回车键”,这时候就直接弹出面积信息,这里的面积一般是以mm为单位的,所以要转化成自己习惯的平方米,小数点向左移动6位即可看出面积。

CAD应该怎么计算面积?CAD初学者计算面积教程

方法2:复杂图形的面积查询

对于简单图形,按照刚才的方式查询感觉差不多,但是对于不规则的多边形,拾取点将会花费很多时间,这样效率低下,这时候如果觉得费时间,可以创建面域,然后点击“工具”——“查询”——“面积”中进行查看。

CAD应该怎么计算面积?CAD初学者计算面积教程

使用CAD算建筑面积可以说是每个CAD初学者必须了解掌握的知识,CAD计算面积的教程到这里就结束了,希望能对大家有帮助。
